azPlatforma rufowa w ostatnich latach stała się jednym z najczęściej zamawianych elementów doposażenia jachtów. W wielu przypadkach traktowana jest jako element komfortowy, poprawiający estetykę i wygodę użytkowania jednostki. W praktyce jest to jednak rozwiązanie o charakterze technicznym, które bezpośrednio wpływa na konstrukcję kadłuba, rozkład obciążeń oraz zachowanie jachtu w ruchu. Z tego powodu jej projektowanie i montaż powinny być traktowane jak ingerencja inżynierska, a nie montaż wyposażenia dodatkowego.
Czym jest platforma rufowa i jakie pełni funkcje

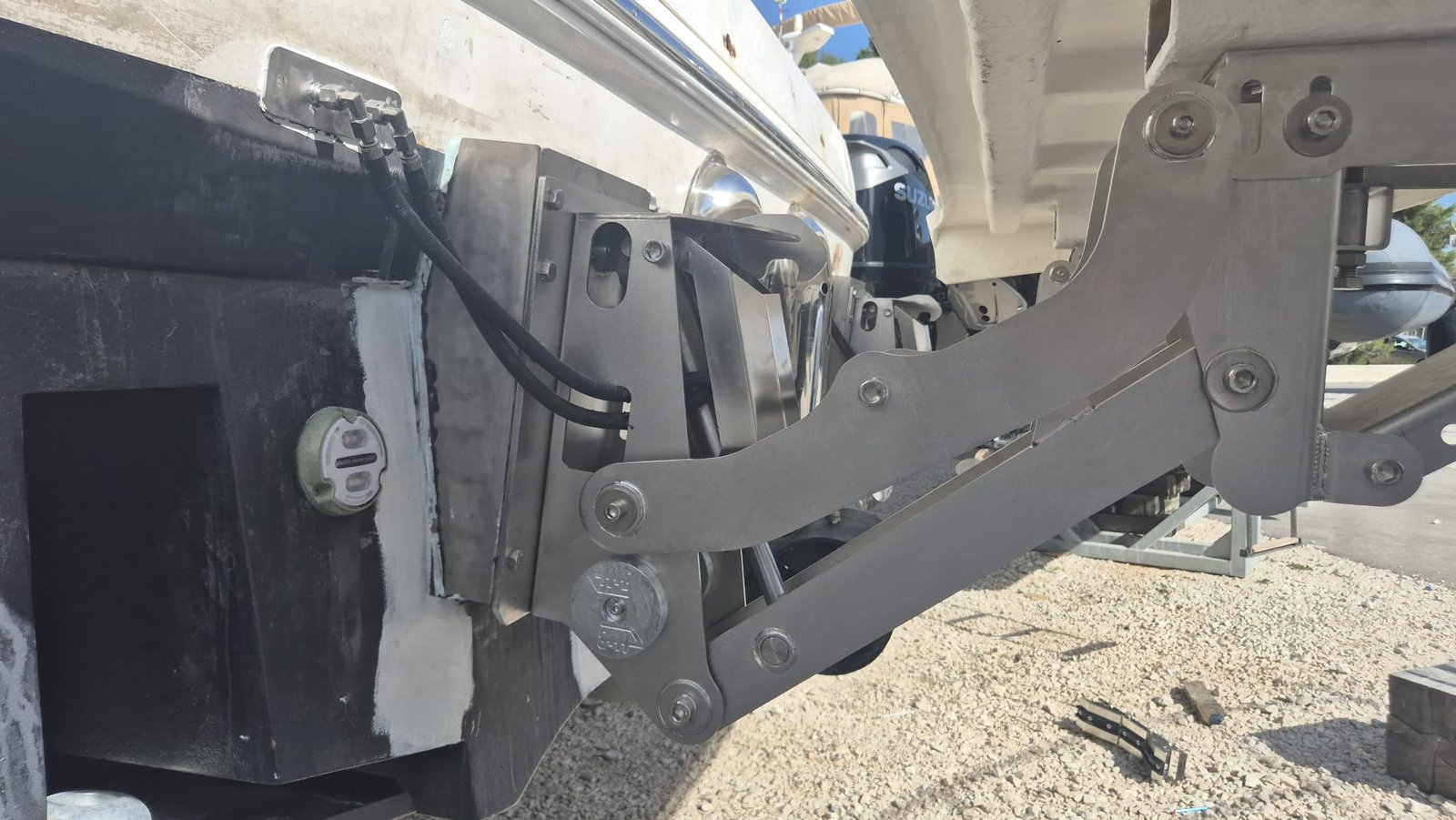

Platforma rufowa stanowi przedłużenie pawęży jachtu. Może występować w formie stałej lub jako układ ruchomy, najczęściej hydrauliczny. W tej drugiej konfiguracji pełni funkcję podnośnika do łodzi pomocniczej (tendera), umożliwiając jej wodowanie i podejmowanie bez użycia dodatkowych urządzeń.
W praktyce platforma spełnia trzy zasadnicze funkcje. Po pierwsze, umożliwia obsługę tendera w sposób powtarzalny i bezpieczny. Po drugie, zwiększa powierzchnię użytkową rufy i poprawia ergonomię korzystania z wody, oraz może stanowić element poprawiający bezpieczeństwo załogi przy wchodzeniu na pokład z wody.
Dla kogo takie rozwiązanie ma uzasadnienie
Platforma rufowa znajduje uzasadnienie przede wszystkim w jednostkach o długości powyżej 10 metrów, szczególnie w jachtach motorowych. W takich przypadkach tender przestaje być dodatkiem, a staje się integralnym elementem eksploatacji jednostki.
Rozwiązanie to jest szczególnie atrakcyjne dla armatorów prywatnych korzystających z jachtu rekreacyjnie, a także w segmencie czarterów premium, gdzie liczy się komfort i łatwość obsługi. W mniejszych jednostkach lub jachtach regatowych montaż platformy rufowej najczęściej nie ma uzasadnienia technicznego ani użytkowego.
Koszt wykonania platformy rufowej
Koszt wykonania platformy rufowej zależy od zakresu prac oraz klasy zastosowanego systemu. W praktyce należy przyjąć, że kompletna realizacja obejmująca urządzenie hydrauliczne, platformę kompozytową, montaż oraz wykończenie mieści się w przedziale od około 30 000 do 50 000 euro.
Największą część kosztu stanowi sam system hydrauliczny oraz wykonanie platformy dopasowanej do konkretnego kadłuba. Montaż nie jest prostą operacją, ponieważ wymaga ingerencji w strukturę pawęży oraz odpowiedniego rozłożenia obciążeń.
Gdzie można kupić platformę rufową
Platformy rufowe dostępne są w ofercie wyspecjalizowanych producentów systemów jachtowych oraz firm zajmujących się refitem jednostek. Najbezpieczniejszym rozwiązaniem jest zakup kompletnego systemu od producenta wraz z dokumentacją techniczną. Alternatywą jest wykonanie indywidualne, które daje większą elastyczność, ale jednocześnie wiąże się z większym ryzykiem błędów wykonawczych.
Ograniczenia długości platformy – kluczowy aspekt techniczny
Jednym z najczęściej pomijanych zagadnień jest długość platformy rufowej. W praktyce przyjmuje się, że jej długość nie powinna przekraczać około 1,2 metra liczonego od pawęży, przy zachowaniu szerokości odpowiadającej szerokości jachtu.
Wydłużenie platformy poza tę wartość powoduje wejście jej w strefę oddziaływania fali rufowej generowanej przez kadłub. W trakcie ruchu jednostki za rufą powstaje układ falowy, w którym występują zmienne strefy ciśnienia. Dłuższa platforma pracuje w tych strefach naprzemiennie, co prowadzi do jej cyklicznego unoszenia i opadania. Zjawisko to generuje obciążenia dynamiczne, które nie są uwzględniane w prostych analizach statycznych. Obciążenia te przenoszone są bezpośrednio na konstrukcję pawęży oraz elementy mocujące. W dłuższym okresie prowadzi to do zmęczenia materiału, luzowania połączeń i ryzyka uszkodzeń strukturalnych kadłuba. Dodatkowo wydłużona platforma zwiększa opory hydrodynamiczne oraz wpływa na trym i nautyczność jednostki. Może to skutkować pogorszeniem osiągów, wzrostem zużycia paliwa oraz niestabilnym zachowaniem jachtu, szczególnie w fazie przejścia w ślizg. Z punktu widzenia bezpieczeństwa użytkowego platforma znajdująca się w obszarze działania fali rufowej nie zapewnia stabilnego podparcia. Ma to bezpośrednie znaczenie podczas operacji wodowania tendera oraz korzystania z niej przez załogę.
Najczęstsze błędy wykonawcze
Problemy związane z platformami rufowymi wynikają najczęściej nie z samej koncepcji, lecz z błędów projektowych i wykonawczych. Do najczęstszych należą brak analizy obciążeń działających na pawęż, niewłaściwe wzmocnienie konstrukcji oraz brak dokumentacji technicznej. Częstym problemem jest również nieprawidłowa geometria układu hydraulicznego oraz brak zabezpieczeń w instalacji.
Platforma rufowa może znacząco poprawić funkcjonalność jachtu, ale tylko wtedy, gdy została zaprojektowana i wykonana zgodnie z zasadami sztuki. Jest to rozwiązanie wymagające podejścia inżynierskiego, a nie montażu wyposażenia dodatkowego. Szczególną uwagę należy zwrócić na długość platformy oraz sposób przenoszenia obciążeń, ponieważ błędy w tym zakresie mają bezpośredni wpływ na bezpieczeństwo jednostki.
