Prawidłowe zawieszenie odbijaczy
W praktyce eksploatacji jednostek pływających odbijacze traktowane są często jako element pomocniczy, który ma jedynie zapobiegać zarysowaniom kadłuba. Takie podejście jest błędne i wynika z braku zrozumienia podstawowych zasad pracy konstrukcji laminatowych. Odbijacz nie jest dodatkiem wyposażenia. Jest elementem systemu przenoszenia obciążeń, który w określonych warunkach przejmuje znaczące siły boczne działające na kadłub jednostki.
Podczas postoju w marinie, szczególnie w układzie burta w burtę, a także w warunkach oddziaływania wiatru i fali, na jacht działają siły ściskające o zmiennym charakterze dynamicznym. Siły te nie powinny być przekazywane przypadkowo na powierzchnię burty, lecz w sposób kontrolowany w miejsce do tego przeznaczone konstrukcyjnie. Tym miejscem jest listwa odbojowa.
Znaczenie listwy odbojowej w konstrukcji kadłuba
Listwa odbojowa stanowi strefę o podwyższonej wytrzymałości mechanicznej, zlokalizowaną w obszarze połączenia kadłuba z pokładem. W tym miejscu dochodzi do kumulacji materiału konstrukcyjnego, najczęściej w postaci wielowarstwowego laminatu, który dodatkowo wzmacniany jest elementami mechanicznymi, takimi jak profile aluminiowe lub elastomerowe. Jest to obszar zaprojektowany do przyjmowania obciążeń bocznych oraz sił ściskających, które występują podczas kontaktu jednostki z nabrzeżem lub innymi jachtami.
Z punktu widzenia mechaniki konstrukcji, listwa odbojowa pełni funkcję pasa nośnego, który przejmuje i rozprasza energię kontaktu. Właściwe wykorzystanie tej strefy decyduje o trwałości kadłuba oraz bezpieczeństwie jego eksploatacji.
Mechanizm uszkodzeń wynikających z nieprawidłowego zawieszenia odbijaczy
Zawieszenie odbijaczy poniżej listwy odbojowej prowadzi do sytuacji, w której siły kontaktowe nie są przekazywane do strefy wzmocnionej, lecz do fragmentu burty o znacznie niższej sztywności i odporności na odkształcenia. W efekcie dochodzi do lokalnego ugięcia poszycia, które pracuje poza zakresem przewidzianym przez projektanta.
W przypadku zwiększonego obciążenia, na przykład podczas silnego wiatru, zafalowania lub długotrwałego nacisku drugiej jednostki, deformacja burty może osiągnąć wartości prowadzące do trwałego uszkodzenia struktury laminatu. Typowym skutkiem jest rozwarstwienie, utrata ciągłości strukturalnej oraz osłabienie połączenia kadłuba z pokładem. W skrajnych przypadkach dochodzi do pęknięć, które wymagają kosztownych napraw i ingerencji w strukturę nośną jednostki.
Z punktu widzenia rzeczoznawczego są to uszkodzenia kwalifikowane jako poważne, ponieważ dotyczą elementów konstrukcyjnych, a nie wyłącznie warstw wykończeniowych.
Właściwa praktyka zawieszania odbijaczy

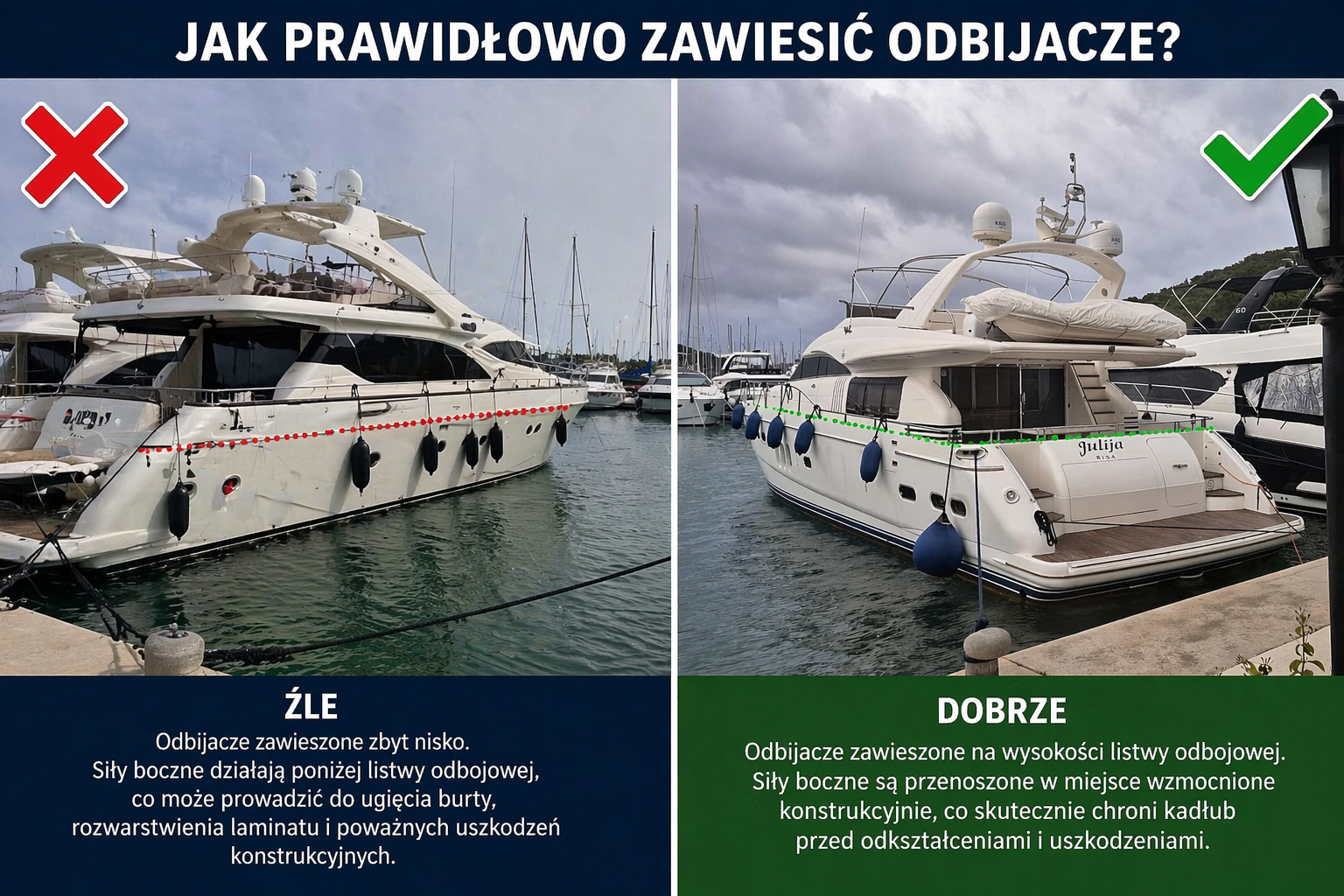

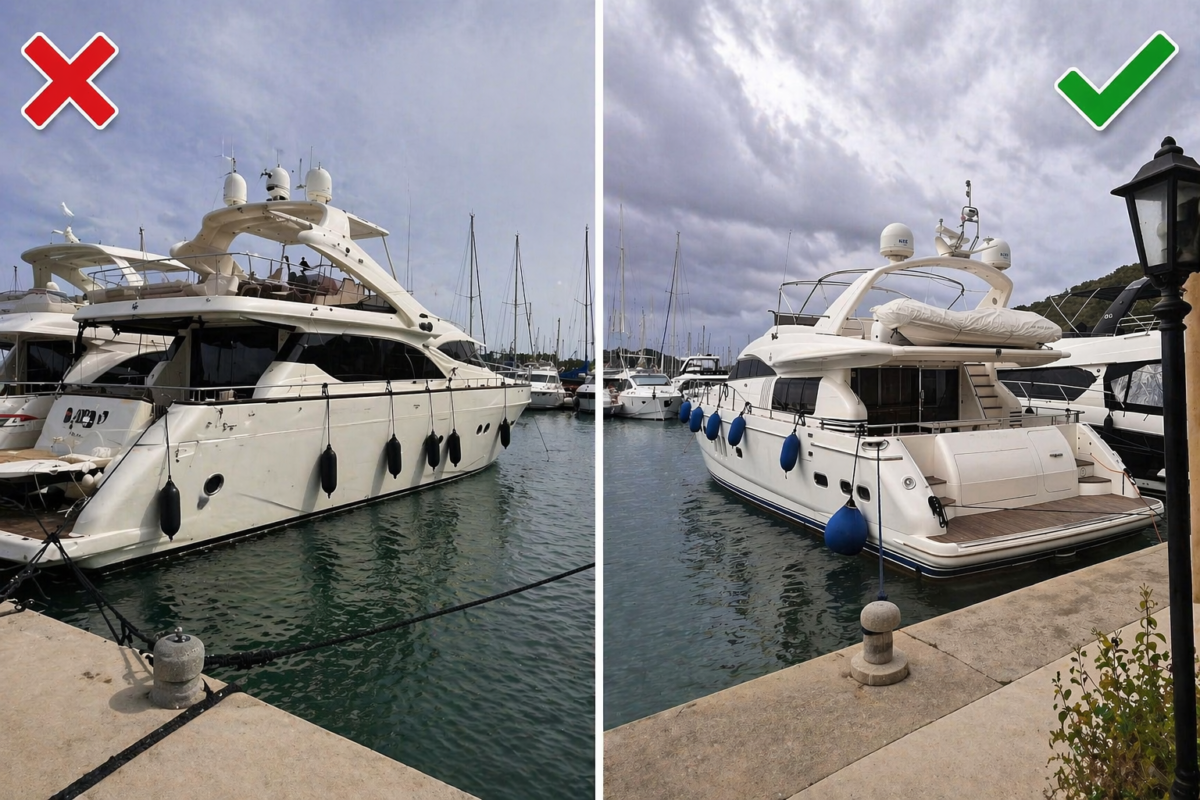

Prawidłowe zawieszenie odbijaczy polega na takim ich ustawieniu, aby strefa ich pracy pokrywała się z listwą odbojową. W praktyce oznacza to konieczność każdorazowego dostosowania wysokości odbijaczy do aktualnych warunków postoju. Poziom nabrzeża, wysokość pomostu czy konstrukcja sąsiedniej jednostki mają znaczenie, jednak nadrzędną zasadą pozostaje prowadzenie obciążeń przez strefę konstrukcyjnie wzmocnioną własnego kadłuba.
Odbijacz powinien pracować jako element pośredni, który przekazuje siłę w sposób kontrolowany i rozproszony. Zbyt niskie zawieszenie powoduje koncentrację naprężeń w nieprzystosowanej do tego części burty. Zbyt wysokie zawieszenie ogranicza skuteczność ochrony i prowadzi do punktowego kontaktu kadłubów.
Właściwa eksploatacja wymaga zatem świadomego podejścia, w którym odbijacze nie są traktowane jako element stały, lecz jako komponent regulowany w zależności od sytuacji.
Podsumowanie
Prawidłowe zawieszenie odbijaczy stanowi jeden z podstawowych, a jednocześnie najczęściej bagatelizowanych aspektów eksploatacji jachtu. Właściwe ustawienie odbijaczy decyduje o tym, czy siły działające na jednostkę zostaną przejęte przez konstrukcyjnie wzmocnioną strefę kadłuba, czy też doprowadzą do jego uszkodzenia.
Z perspektywy technicznej jest to zagadnienie jednoznaczne. Odbijacze powinny pracować na listwie odbojowej, ponieważ tylko w tym miejscu kadłub posiada odpowiednią nośność i odporność na obciążenia boczne. Każde odstępstwo od tej zasady zwiększa ryzyko powstania uszkodzeń konstrukcyjnych, które w wielu przypadkach są trudne i kosztowne w naprawie.
W przypadku wątpliwości dotyczących stanu technicznego kadłuba, sposobu jego eksploatacji lub oceny powstałych uszkodzeń, zasadnym jest skorzystanie z opinii rzeczoznawcy. Prawidłowa diagnoza i właściwe nawyki eksploatacyjne pozwalają ograniczyć ryzyko awarii oraz zachować wartość jednostki w długim okresie użytkowania.

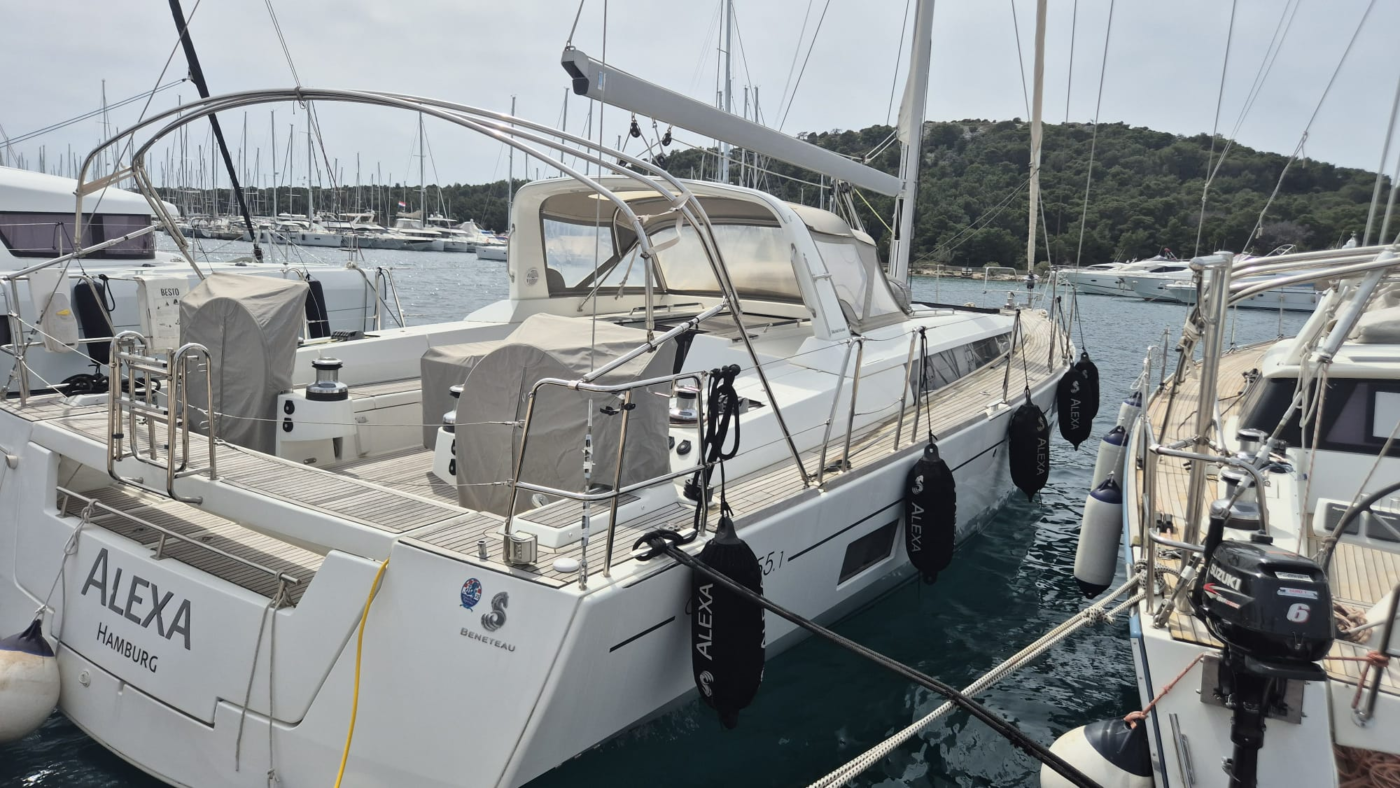

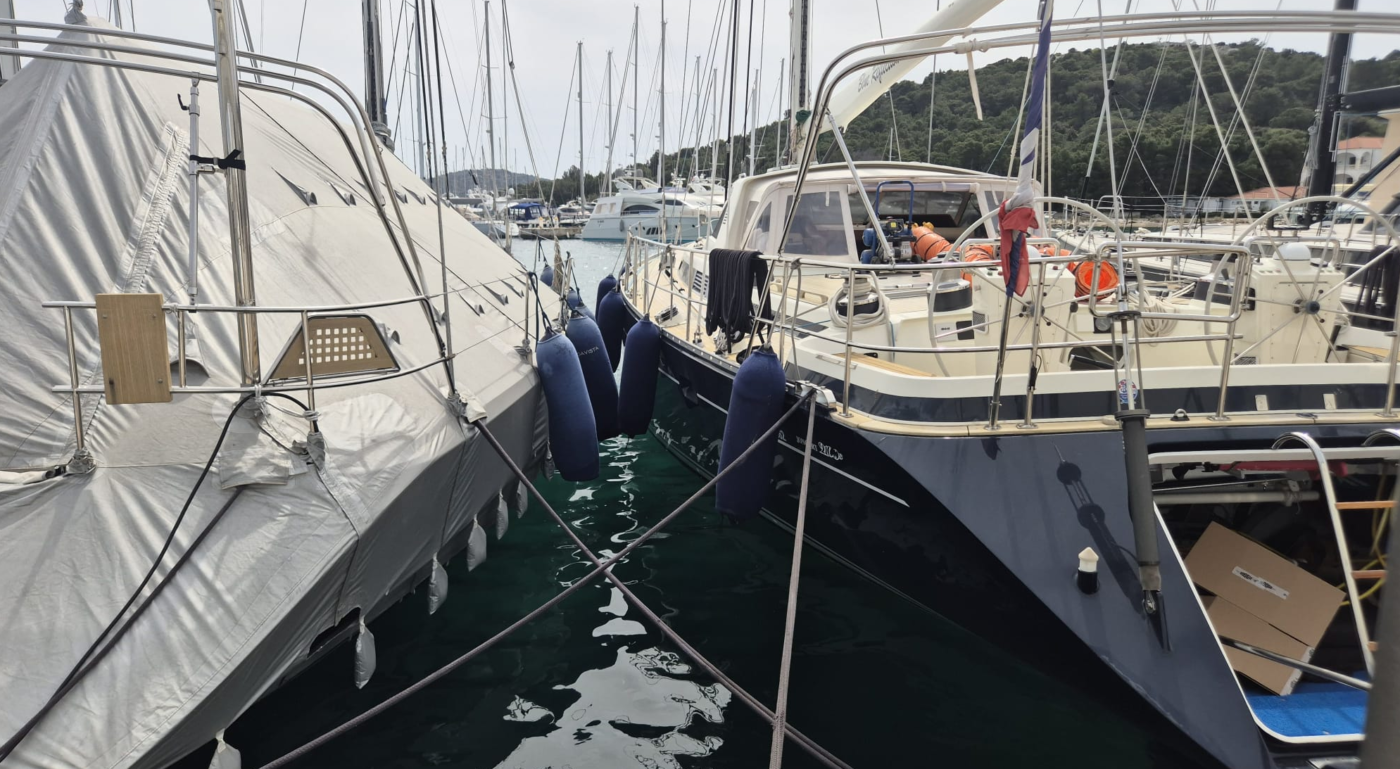

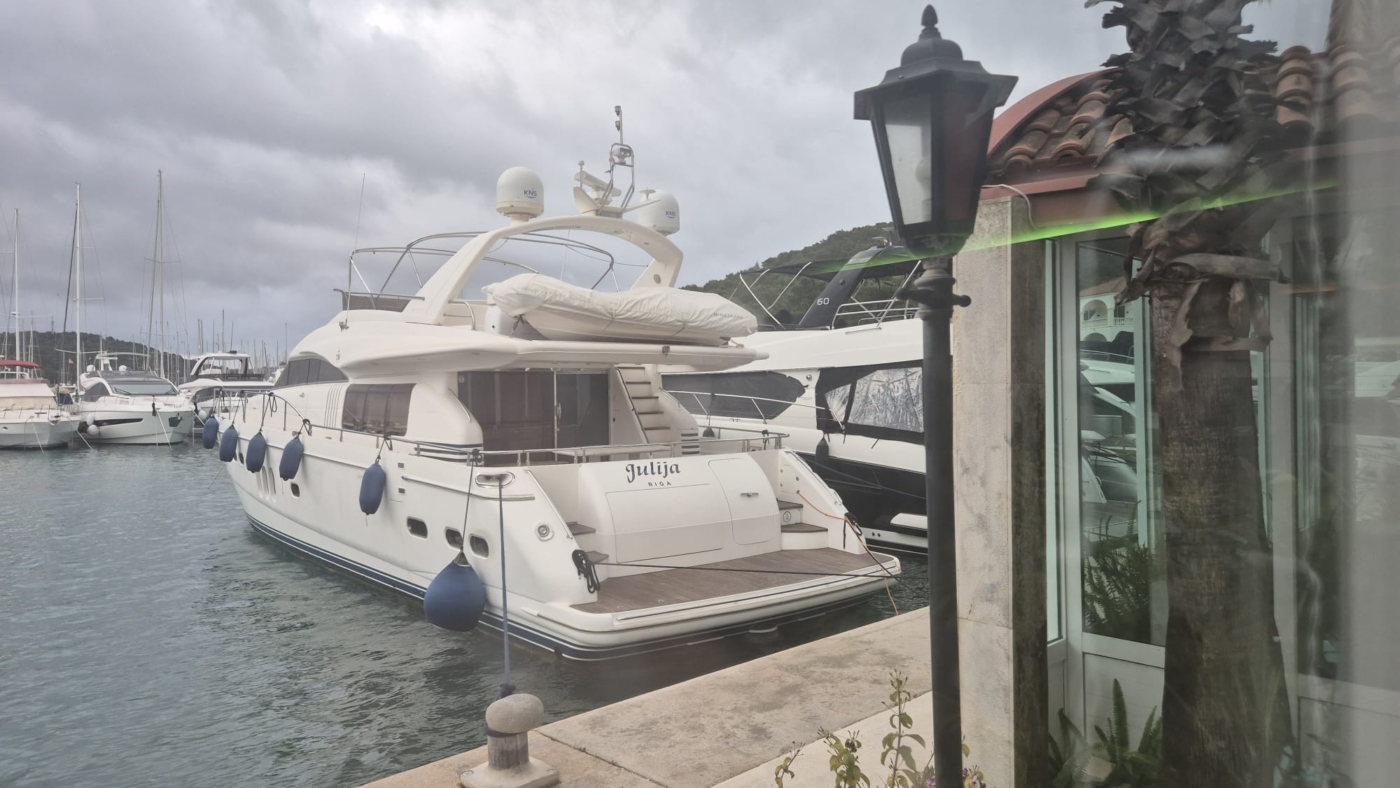

Poyżej przykłady prawidłowego zawieszenia odbijaczy
