Maszty jachtowe

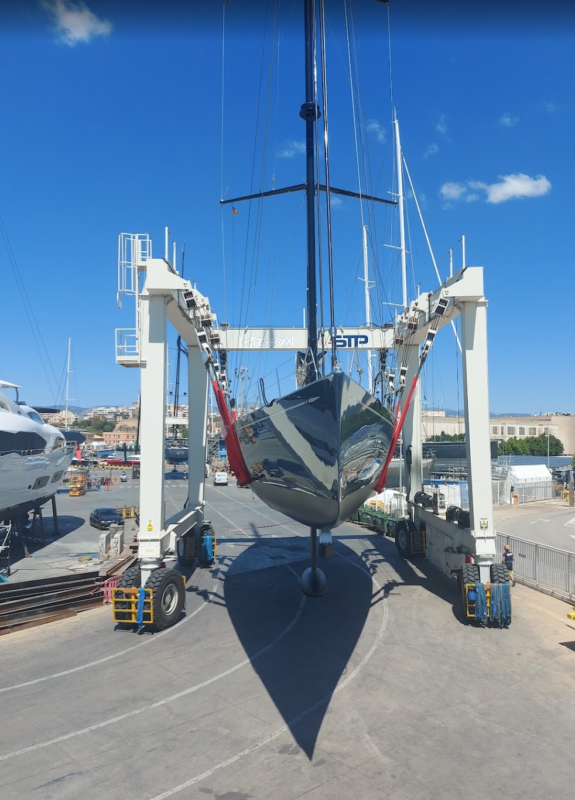

Maszt jachtowy jest jednym z podstawowych elementów konstrukcyjnych takielunku i jednocześnie jednym z najbardziej obciążonych elementów jachtu żaglowego. Przenosi siły pochodzące od żagli, olinowania stałego i dynamicznej pracy całego jachtu na fali. Jego masa, sztywność, geometria oraz charakterystyka ugięcia mają bezpośredni wpływ nie tylko na trwałość takielunku, lecz również na stateczność jednostki i możliwość prawidłowego trymowania żagli.

Na przestrzeni historii żeglarstwa materiały stosowane do budowy masztów zmieniały się bardzo wyraźnie. Przez stulecia podstawowym materiałem było drewno. Wraz z rozwojem metalurgii pojawiły się konstrukcje stalowe, następnie aluminium, które w drugiej połowie XX wieku praktycznie zdominowało rynek jachtów turystycznych. Najmłodszą grupę stanowią maszty kompozytowe wykonywane z włókien węglowych, które początkowo były domeną najbardziej zaawansowanych konstrukcji regatowych, a obecnie coraz częściej spotyka się je również na szybkich jachtach turystycznych oraz dużych jednostkach typu performance cruiser.

Nie oznacza to jednak, że włókno węglowe jest zawsze najlepszym materiałem na maszt. Dobór materiału powinien wynikać z przeznaczenia jednostki, geometrii takielunku, przewidywanych obciążeń, wymaganej charakterystyki ugięcia, masy jachtu oraz ekonomiki jego eksploatacji.

Maszty drewniane – materiał, od którego rozpoczęła się historia żeglarstwa

Przez zdecydowaną większość historii żeglugi maszty wykonywano z drewna. Początkowo były to konstrukcje lite, wykonywane z odpowiednio dobranych pni drzew. W przypadku większych jednostek stosowano również maszty składane z kilku elementów.

Drewno ma pod tym względem bardzo interesujące właściwości konstrukcyjne. Jest materiałem stosunkowo lekkim, sprężystym i dobrze znoszącym obciążenia dynamiczne, pod warunkiem prawidłowego doboru gatunku, jakości materiału oraz kierunku przebiegu włókien.

W nowoczesnych masztach drewnianych stosuje się między innymi świerk, w tym ceniony świerk sitkajski, a także inne gatunki charakteryzujące się korzystnym stosunkiem wytrzymałości do masy. Nie musi to być przy tym maszt wykonany z jednego litego elementu. Współczesne maszty drewniane mogą mieć konstrukcję klejoną i drążoną, dzięki czemu można znacząco ograniczyć ich masę przy zachowaniu wymaganej sztywności.

Maszty drewniane są obecnie stosowane przede wszystkim na jachtach klasycznych, replikach jednostek historycznych, jednostkach budowanych tradycyjnymi metodami oraz jachtach, w których istotna jest zgodność konstrukcji z charakterem i okresem powstania jednostki.

Z punktu widzenia technicznego podstawową wadą drewna pozostaje jego podatność na oddziaływanie wilgoci oraz konieczność systematycznej konserwacji. Szczególnie niebezpieczne są miejsca osadzenia okuć, przejścia śrub, podstawy masztu i inne obszary, w których może dochodzić do długotrwałego zatrzymywania wody.

Zaletą jest natomiast stosunkowo dobra naprawialność. W wielu przypadkach lokalnie uszkodzony element drewniany można naprawić metodami szkutniczymi bez konieczności wymiany całego masztu.

Maszty stalowe – bardzo duża wytrzymałość, ale również duża masa

Stal jako materiał konstrukcyjny posiada bardzo wysoką wytrzymałość oraz moduł Younga wynoszący około 200 GPa. Oznacza to, że przy odpowiednim zaprojektowaniu można uzyskać element o dużej sztywności i stosunkowo niewielkich wymiarach przekroju.

Problemem jest jednak gęstość stali wynosząca około 7,8 g/cm³. Dla porównania aluminium ma gęstość około 2,7 g/cm³.

Nie oznacza to oczywiście, że stalowy maszt będzie automatycznie niemal trzykrotnie cięższy od aluminiowego, ponieważ różne właściwości mechaniczne materiałów pozwalają zastosować odmienne grubości ścianek i przekroje. W praktyce jednak uzyskanie lekkiego stalowego masztu jest trudne, a jego masa pozostaje istotnym ograniczeniem.

Jest to szczególnie niekorzystne dlatego, że kilogram umieszczony kilkanaście metrów nad linią wodną ma zupełnie inne znaczenie dla zachowania jednostki niż kilogram umieszczony w rejonie stępki.

Masa masztu podnosi położenie środka ciężkości całej jednostki i wpływa na jej moment prostujący. Zwiększa również moment bezwładności podczas kołysania jachtu.

Dlatego stal nie stała się podstawowym materiałem do produkcji masztów współczesnych jachtów rekreacyjnych. Konstrukcje stalowe można spotkać między innymi na niektórych dużych jednostkach, konstrukcjach specjalnych, jednostkach roboczych oraz indywidualnie budowanych jachtach stalowych.

Dodatkowym problemem jest korozja. Stal wymaga skutecznego systemu zabezpieczenia antykorozyjnego, a wszystkie miejsca spawania, połączeń, mocowania okuć i uszkodzeń powłoki ochronnej wymagają okresowej kontroli.

Maszty aluminiowe – standard współczesnego jachtu żaglowego

Aluminium stało się materiałem, który na wiele dziesięcioleci wyznaczył standard budowy masztów jachtowych. Współczesne maszty aluminiowe wykonywane są najczęściej z wyciskanych profili ze stopów aluminium odpowiednich do zastosowań konstrukcyjnych.

Technologia ekstruzji umożliwia uzyskanie stosunkowo skomplikowanego przekroju profilu. W jednym elemencie można wykonać odpowiednią geometrię ścianek, likszparę grota oraz miejsca współpracujące z osprzętem masztowym.

Podstawową zaletą aluminium jest bardzo korzystny kompromis pomiędzy masą, wytrzymałością, ceną i możliwością produkcji seryjnej.

Gęstość aluminium wynosi około 2,7 g/cm³, a jego moduł Younga około 69–70 GPa. Sam materiał jest więc znacznie mniej sztywny od stali, jednak dzięki odpowiedniej geometrii przekroju można uzyskać wymagane parametry konstrukcyjne masztu.

Właśnie dlatego nie powinno się porównywać masztów wyłącznie na podstawie materiału. O zachowaniu masztu decyduje iloczyn modułu sprężystości materiału i geometrycznego momentu bezwładności przekroju, czyli parametr EI – sztywność giętna.

Dwa maszty wykonane z tego samego stopu aluminium mogą mieć zupełnie inną charakterystykę pracy, jeżeli różnią się przekrojem, grubością ścianek albo orientacją profilu.

Maszty aluminiowe znajdują zastosowanie praktycznie w całym żeglarstwie – od niewielkich łodzi mieczowych i jachtów regatowych klas monotypowych, przez typowe jachty śródlądowe, po kilkunasto- i kilkudziesięciometrowe jachty morskie.

Ich dużą zaletą pozostaje również dostępność elementów wyposażenia, stosunkowo łatwa wymiana okuć oraz dobrze opanowane technologie produkcji i serwisowania.

Korozja masztów aluminiowych

Określenie aluminium jako materiału „nierdzewnego” byłoby poważnym uproszczeniem. Aluminium zawdzięcza odporność korozyjną przede wszystkim cienkiej, naturalnie powstającej warstwie tlenkowej. Profile masztowe są ponadto zazwyczaj anodowane lub odpowiednio zabezpieczane powierzchniowo.

Szczególnej uwagi wymagają miejsca kontaktu aluminium ze stalą nierdzewną.

W obecności elektrolitu, którym na jachcie może być słona woda morska, powstają warunki do rozwoju korozji galwanicznej. Problem występuje między innymi przy nitach, śrubach, okuciach wantowych, mocowaniach salingów i innych elementach ze stali nierdzewnej zamontowanych bezpośrednio na aluminiowym profilu.

Podczas oględzin starszych masztów właśnie rejony okuć powinny być kontrolowane szczególnie dokładnie.

Istotne są również pęknięcia zmęczeniowe. Maszt podczas eksploatacji poddawany jest ogromnej liczbie cykli obciążenia i odciążenia. Dotyczy to zwłaszcza jednostek intensywnie eksploatowanych regatowo i morskich.

Maszty z włókna węglowego – kiedy liczy się masa i sztywność

Najbardziej zaawansowanym technologicznie rozwiązaniem stosowanym obecnie w jachtach są maszty wykonane z kompozytów wzmacnianych włóknami węglowymi.

W tym przypadku określenie „maszt węglowy” jest pewnym uproszczeniem. Konstrukcja jest laminatem kompozytowym, w którym włókna węglowe przenoszą zasadnicze obciążenia, natomiast odpowiednio dobrana żywica tworzy osnowę materiału.

Największą zaletą włókna węglowego jest bardzo wysoka sztywność właściwa, czyli stosunek sztywności do masy.

Pozwala to uzyskać maszt znacznie lżejszy od konstrukcji aluminiowej przy zachowaniu wymaganej, a często znacznie większej sztywności.

Nie należy jednak analizować wyłącznie liczby kilogramów zaoszczędzonych na samym maszcie. Znacznie ważniejsze jest miejsce, z którego masa została usunięta.

Jeżeli z górnej części takielunku usuniemy kilka lub kilkanaście kilogramów, zmniejszamy moment przechylający wywołany masą całego takielunku. Jacht może szybciej reagować na szkwały, zmniejsza się bezwładność podczas kołysania, a przy odpowiedniej konstrukcji całej jednostki poprawiają się parametry statecznościowe.

W żeglarstwie regatowym jest to ogromna korzyść.

Węglowy maszt można zaprojektować pod konkretną charakterystykę ugięcia

W przypadku aluminium właściwości materiału są w zasadzie izotropowe – w uproszczeniu materiał zachowuje się podobnie niezależnie od kierunku obciążenia.

Kompozyt węglowy daje konstruktorowi znacznie większe możliwości.

Odpowiednio zmieniając kierunek ułożenia włókien, liczbę warstw oraz lokalną grubość laminatu można sterować sztywnością konstrukcji w poszczególnych kierunkach. Włókna mogą być układane między innymi wzdłuż osi masztu oraz pod określonymi kątami w stosunku do niej.

Pozwala to projektować charakterystykę ugięcia masztu pod konkretny jacht, takielunek i zestaw żagli.

Właśnie dlatego wysokiej klasy maszt węglowy nie jest po prostu „rurą z carbonu”. Jest elementem konstrukcyjnym, którego układ laminatu powinien wynikać z obliczeń obciążeń i wymaganej charakterystyki pracy.

Czy maszt węglowy jest zawsze lepszy od aluminiowego?

Nie.

W przypadku jachtu turystycznego różnica w osiągach może nie uzasadniać wielokrotnie wyższego kosztu zakupu. Aluminium zapewnia bardzo dobry kompromis pomiędzy ceną, trwałością, dostępnością części i parametrami mechanicznymi.

W przypadku jachtu regatowego sytuacja wygląda zupełnie inaczej.

Redukcja masy znajdującej się wysoko ponad środkiem ciężkości jednostki ma znacznie większe znaczenie niż taka sama redukcja masy wyposażenia znajdującego się wewnątrz kadłuba. Dodatkowo większa kontrola sztywności masztu pozwala lepiej wykorzystać charakterystykę żagli.

Dlatego włókno węglowe stosuje się przede wszystkim w nowoczesnych konstrukcjach regatowych, szybkich cruiser-racerach, dużych jachtach performance oraz jednostkach, w których ograniczenie masy takielunku stanowi jeden z istotnych parametrów projektowych.

Różnice cenowe pomiędzy masztami drewnianymi, stalowymi, aluminiowymi i węglowymi

Porównanie cen masztów wyłącznie według materiału jest trudne, ponieważ koszt kompletnego masztu zależy od jego długości, przekroju, liczby salingów, rodzaju olinowania, okuć, systemu prowadzenia fałów, sposobu mocowania grota i wielu innych parametrów.

Można jednak wskazać wyraźną prawidłowość.

W produkcji seryjnej najkorzystniejszą relację ceny do parametrów użytkowych zapewnia obecnie aluminium. Profile są produkowane przemysłowo, dostępny jest szeroki zakres gotowych okuć, a technologia obróbki jest dobrze opanowana.

Stal jako surowiec może być relatywnie tania, ale wykonanie kompletnego masztu wymaga prac spawalniczych, obróbki oraz zabezpieczenia antykorozyjnego. W przypadku produkcji jednostkowej koszt robocizny może więc zniwelować przewagę wynikającą z ceny samego materiału.

Maszt drewniany może natomiast okazać się konstrukcją kosztowną nie ze względu na cenę drewna, lecz na dużą pracochłonność. Dobór materiału, klejenie, wykonywanie połączeń, profilowanie, zabezpieczanie powierzchni i montaż okuć wymagają specjalistycznej pracy szkutniczej.

Najdroższym rozwiązaniem jest zazwyczaj maszt węglowy. Koszt wynika nie tylko z ceny włókna węglowego i systemu żywicznego. Dochodzą projekt laminatu, wykonanie oprzyrządowania, kontrolowane układanie włókien, proces utwardzania oraz kontrola jakości.

W praktyce kompletny maszt węglowy może kosztować kilka razy więcej od odpowiadającego mu masztu aluminiowego. Im bardziej indywidualna i zaawansowana konstrukcja, tym większa może być różnica.

Dlatego przy wycenie jachtu obecność masztu węglowego może mieć istotny wpływ na wartość wyposażenia jednostki.

Porównanie parametrów technicznych masztów

Jeżeli jako punkt odniesienia przyjmiemy typowy maszt aluminiowy, konstrukcja drewniana będzie na ogół wymagała większego przekroju. Jej zaletą pozostaje dobra sprężystość i możliwość naprawy, wadą – konieczność kontroli wilgotności oraz stanu połączeń klejonych i powierzchni zabezpieczających.

Stal umożliwia wykonanie relatywnie smukłego i bardzo wytrzymałego przekroju, lecz problemem jest masa i korozja.

Aluminium oferuje bardzo korzystny kompromis pomiędzy wszystkimi parametrami. Nie jest najlżejsze ani najbardziej sztywne, ale jest stosunkowo lekkie, przewidywalne konstrukcyjnie, dostępne i ekonomicznie uzasadnione.

Włókno węglowe zdecydowanie wygrywa pod względem stosunku sztywności do masy oraz możliwości projektowania charakterystyki ugięcia. Ceną za te właściwości jest wysoki koszt oraz bardziej wymagająca technologia produkcji, diagnostyki i napraw.

Masa masztu ma większe znaczenie, niż mogłoby się wydawać

Przy porównywaniu masztów często mówi się, że konstrukcja węglowa pozwoliła zaoszczędzić przykładowo 20 czy 30 kg. Sama liczba może wydawać się niewielka w przypadku jachtu ważącego kilka ton.

Z punktu widzenia mechaniki jest to jednak niewłaściwy sposób oceny.

Znaczenie ma nie tylko masa, ale również jej odległość od środka obrotu jednostki. Moment wywołany ciężarem jest zależny od ramienia działania siły.

Dlatego redukcja masy na topie masztu daje zupełnie inny efekt niż usunięcie takiej samej masy z okolic zęzy.

Ma to szczególne znaczenie w jachtach regatowych oraz lekkich jednostkach sportowych.

Jak dobrać materiał masztu do rodzaju jachtu?

W przypadku klasycznego jachtu drewnianego naturalnym wyborem może być maszt drewniany. Zachowuje on charakter jednostki i przy prawidłowym wykonaniu może być pełnowartościowym elementem konstrukcyjnym.

W jachtach stalowych specjalnego przeznaczenia lub niektórych dużych konstrukcjach indywidualnych możliwe jest zastosowanie masztu stalowego, jednak obecnie jest to rozwiązanie niszowe.

Dla zdecydowanej większości współczesnych jachtów turystycznych i turystyczno-regatowych najbardziej racjonalnym rozwiązaniem pozostaje aluminium. Jest trwałe, relatywnie lekkie, dostępne i dobrze rozpoznane pod względem konstrukcyjnym oraz serwisowym.

W przypadku jachtów regatowych, szybkich jednostek typu performance cruiser oraz konstrukcji, w których masa takielunku ma istotne znaczenie projektowe, przewagę uzyskuje włókno węglowe.

Nie oznacza to jednak, że samo zastosowanie carbonu automatycznie tworzy lepszy maszt. O jakości konstrukcji decydują projekt laminatu, jakość włókien i żywicy, technologia wykonania, sposób utwardzania oraz prawidłowe rozwiązanie lokalnych wzmocnień w miejscach koncentracji naprężeń.

Uszkodzenia masztów – każdy materiał zachowuje się inaczej

Różnice pomiędzy materiałami są bardzo istotne również podczas diagnostyki technicznej.

W maszcie drewnianym poszukuje się między innymi zgnilizny, rozwarstwień połączeń klejonych, pęknięć wzdłużnych, uszkodzeń powierzchni ochronnej oraz degradacji materiału w rejonie okuć.

W maszcie stalowym istotne są korozja, ubytki grubości ścianki, stan spoin i lokalne odkształcenia.

W konstrukcji aluminiowej szczególnej uwagi wymagają korozja galwaniczna, pęknięcia zmęczeniowe, deformacje profilu oraz okolice otworów, nitów, śrub, salingów i innych okuć powodujących koncentrację naprężeń.

Maszt kompozytowy wymaga natomiast oceny pod kątem delaminacji, pęknięć matrycy, uszkodzeń włókien, zgniecenia laminatu i uszkodzeń wynikających z lokalnego przeciążenia. Część wad kompozytu może być trudna do jednoznacznej identyfikacji wyłącznie metodą oględzin wizualnych.

Ma to istotne znaczenie podczas oceny jachtu po kolizji, wywrotce, upadku masztu albo awarii olinowania stałego.

Maszt powinien być traktowany jako element całego układu takielunku

Z technicznego punktu widzenia błędem jest ocenianie masztu jako samodzielnego elementu.

Maszt, olinowanie stałe, salingi, podwięzie wantowe, sztag, achtersztag, pokład i konstrukcja kadłuba tworzą współpracujący układ mechaniczny. Zmiana sztywności jednego elementu powoduje zmianę rozkładu sił w pozostałych.

Z tego względu zamiana masztu aluminiowego na węglowy albo zastosowanie profilu o innej charakterystyce ugięcia nie powinna być traktowana wyłącznie jako prosta wymiana jednego elementu na drugi.

W szczególności w jednostkach regatowych charakterystyka masztu jest bezpośrednio związana z projektem żagli. Ugięcie masztu wpływa na głębokość grota, położenie jego maksymalnego profilu i możliwość wypłaszczania żagla wraz ze wzrostem siły wiatru.

Maszt jest więc jednocześnie elementem konstrukcyjnym i jednym z podstawowych elementów regulacji całego układu napędowego jachtu.

Jaki maszt jest najlepszy?

Nie istnieje jeden materiał optymalny dla wszystkich jachtów.

Maszt drewniany ma pełne uzasadnienie w konstrukcji klasycznej. Stal może być właściwym materiałem dla określonych jednostek specjalnych. Aluminium pozostaje najbardziej uniwersalnym rozwiązaniem dla współczesnych jachtów turystycznych i znacznej części jednostek sportowych. Włókno węglowe oferuje najlepsze możliwości tam, gdzie priorytetem jest ograniczenie masy, uzyskanie dużej sztywności i precyzyjne zaprojektowanie charakterystyki pracy takielunku.

Przy wyborze, zakupie lub ocenie technicznej masztu należy zatem analizować nie tylko materiał, lecz również jego wiek, technologię wykonania, przekrój, sztywność, sposób zamocowania okuć, historię eksploatacji oraz współpracę z olinowaniem stałym.

W przypadku starszych jachtów oraz jednostek po awarii takielunku szczególnie istotna jest profesjonalna ocena stanu technicznego masztu. Pozornie niewielkie uszkodzenie w rejonie salingu, podwięzi wantowej czy mocowania sztagu może bowiem prowadzić do utraty nośności całego układu, a w konsekwencji do złamania lub upadku masztu.
