Prostowanie masztu aluminiowego – czy wygięty maszt można bezpiecznie naprawić?

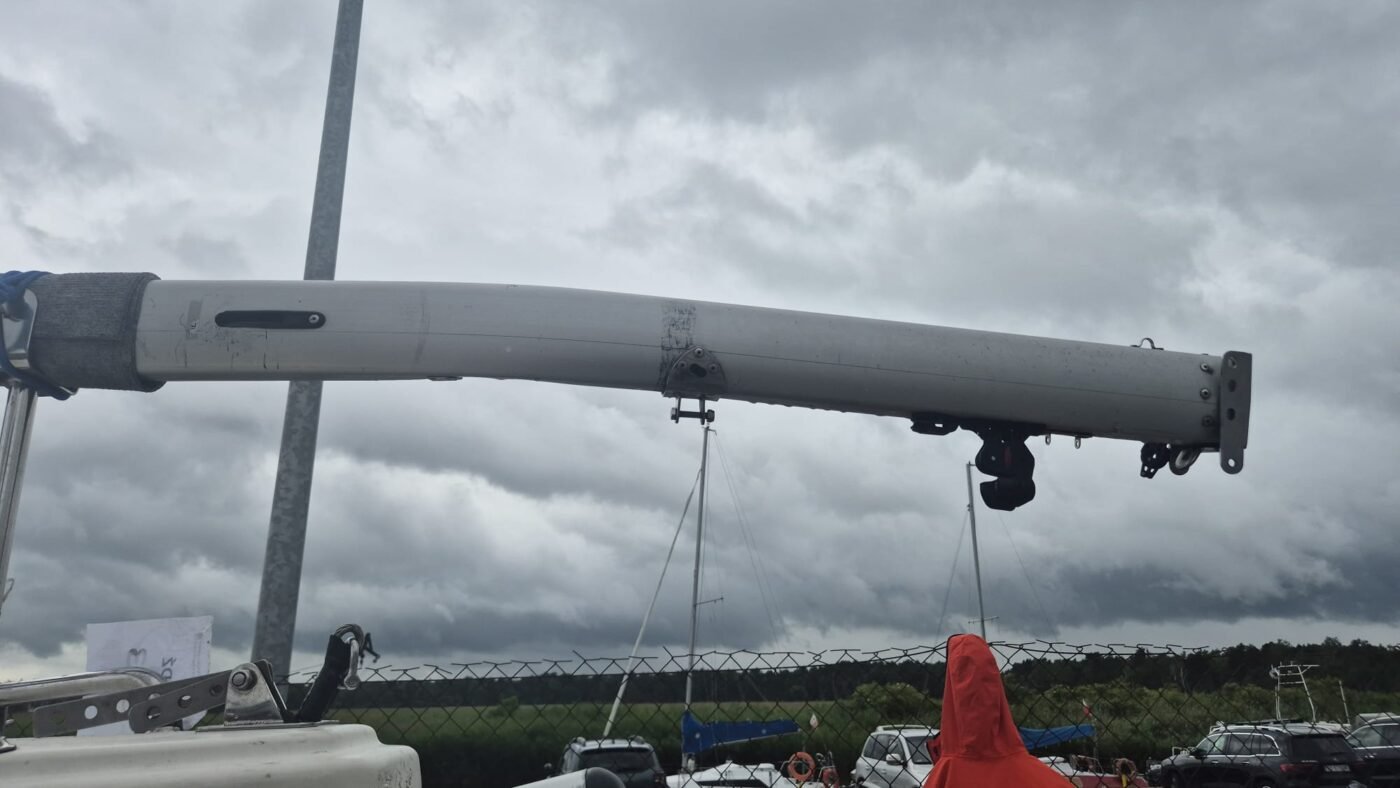

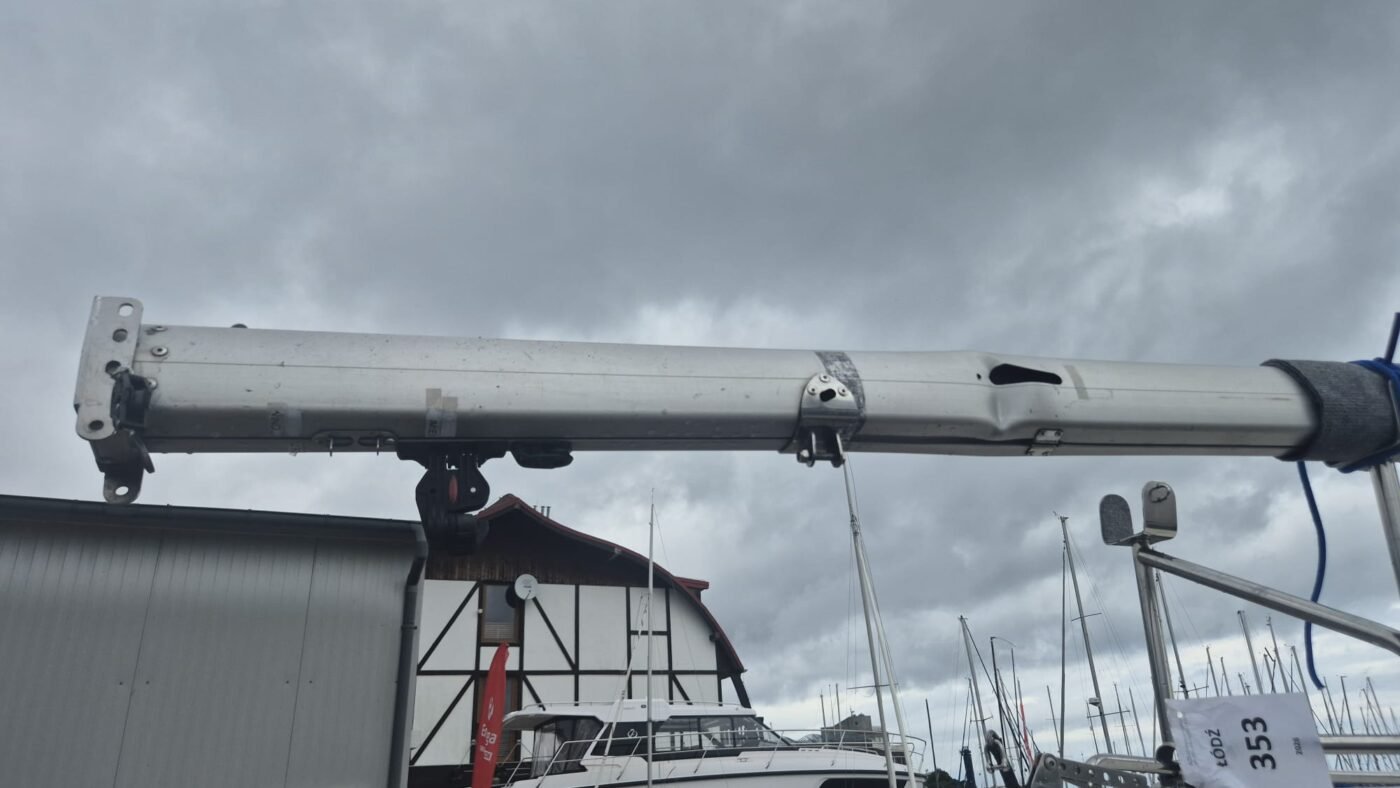

Wygięcie masztu aluminiowego jest jedną z najpoważniejszych awarii konstrukcyjnych, jakie mogą wystąpić podczas eksploatacji jachtu. Najczęściej dochodzi do niej w wyniku zerwania elementu olinowania stałego, kolizji z przeszkodą, wywrotki jednostki lub gwałtownego przeciążenia podczas żeglugi w trudnych warunkach. Po takiej awarii armatorzy zadają sobie jedno pytanie – czy maszt można naprostować i dalej bezpiecznie użytkować?

Odpowiedź nie jest jednoznaczna. Samo przywrócenie prostoliniowości profilu nie oznacza bowiem odzyskania jego pierwotnych właściwości wytrzymałościowych. Z punktu widzenia materiałoznawstwa oraz praktyki rzeczoznawczej są to dwa zupełnie różne zagadnienia.

Dlaczego aluminiowy maszt ulega trwałemu wygięciu?

Maszt jest smukłą konstrukcją ściskaną. Podczas żeglugi siły pochodzące od want, sztagu, achtersztagu oraz żagli powodują powstawanie znacznych naprężeń osiowych i zginających. Dopóki wszystkie elementy olinowania pracują prawidłowo, profil zachowuje odpowiednią stateczność.

Sytuacja zmienia się natychmiast po zerwaniu jednego z elementów olinowania. Wówczas dochodzi do utraty podparcia, gwałtownego wzrostu momentu zginającego i lokalnego wyboczenia profilu. Jeżeli naprężenia przekroczą granicę plastyczności stopu aluminium, odkształcenie staje się trwałe.

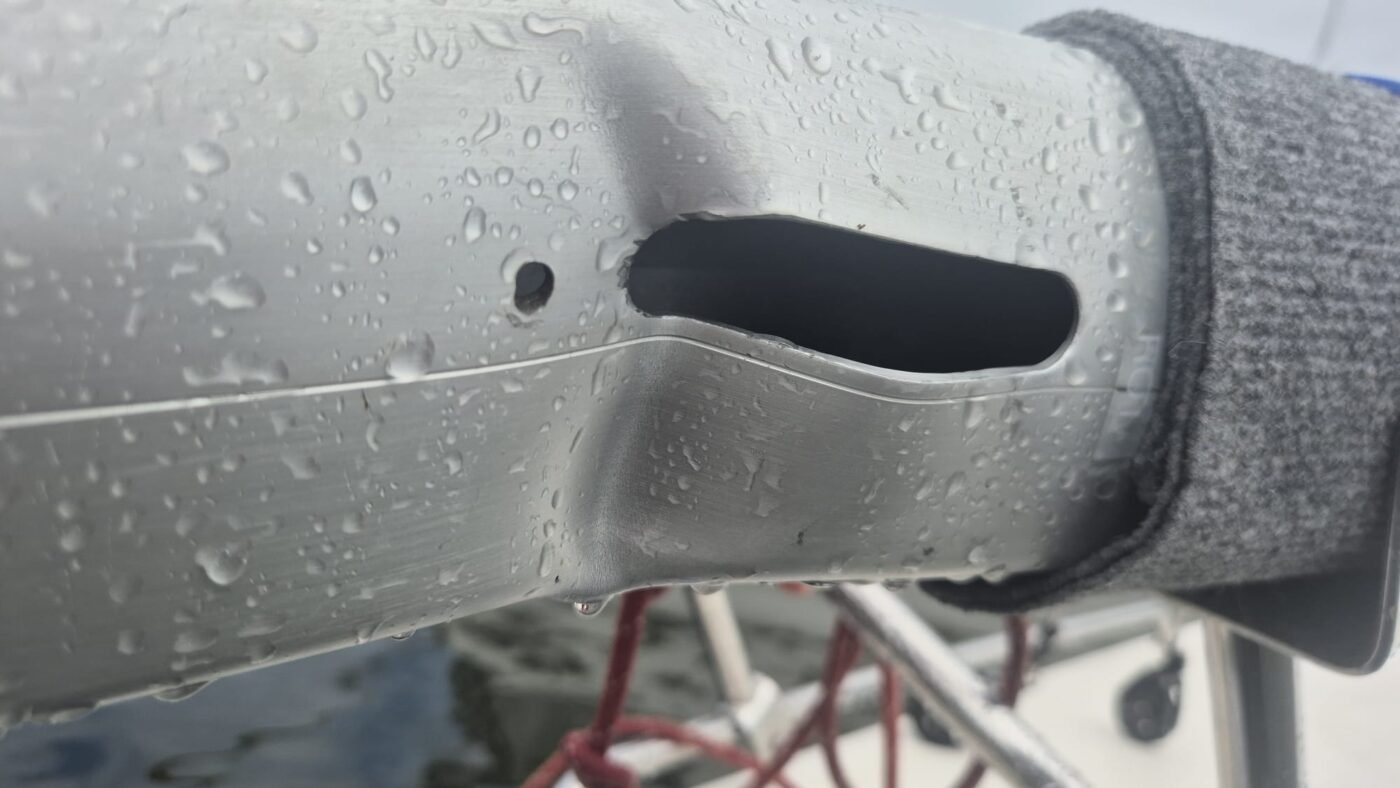

Bardzo często oprócz samego wygięcia osi masztu dochodzi również do miejscowego spłaszczenia ścianek profilu, deformacji likszpary oraz powstawania zagnieceń. Takie uszkodzenia świadczą o znacznym uplastycznieniu materiału.

Czy maszt aluminiowy można naprostować?

Od strony technologicznej odpowiedź brzmi – tak.

Specjalistyczne zakłady dysponują prasami hydraulicznymi oraz urządzeniami rolkowymi umożliwiającymi stopniowe prostowanie długich profili aluminiowych. Proces wymaga ciągłej kontroli geometrii oraz bardzo dokładnego dawkowania siły.

Należy jednak wyraźnie rozróżnić dwa pojęcia:

• przywrócenie geometrii,
• przywrócenie właściwości mechanicznych.

Prostowanie pozwala odtworzyć prostoliniowość masztu. Nie powoduje jednak odtworzenia struktury materiału sprzed uszkodzenia.

Jest to zasadnicza różnica, która ma ogromne znaczenie dla bezpieczeństwa eksploatacji.

Dlaczego aluminium nie odzyskuje swojej pierwotnej wytrzymałości?

Profile masztowe wykonywane są najczęściej ze stopów aluminium serii 6000, takich jak 6061-T6 lub 6082-T6. Są to stopy poddawane obróbce cieplnej, dzięki której uzyskują wysoką wytrzymałość przy stosunkowo niewielkiej masie.

Podczas wygięcia masztu materiał przekracza granicę plastyczności. Dochodzi do trwałego przemieszczenia dyslokacji w strukturze krystalicznej aluminium. Po takim odkształceniu materiał nie wraca już do swojego pierwotnego stanu.

W miejscu największego wygięcia pozostają naprężenia własne, lokalne umocnienie odkształceniowe oraz obszary o zmienionych właściwościach mechanicznych. W konsekwencji właśnie tam najczęściej rozpoczynają się pęknięcia zmęczeniowe podczas dalszej eksploatacji.

Czy maszt należy prostować na zimno czy na gorąco?

Jest to jedno z najczęściej zadawanych pytań.

Profesjonalne prostowanie masztów aluminiowych powinno odbywać się na zimno.

Podgrzewanie profilu palnikiem gazowym lub innym źródłem ciepła może chwilowo ułatwić prostowanie, jednak jednocześnie prowadzi do pogorszenia właściwości mechanicznych stopu.

Temperatura ma tutaj kluczowe znaczenie.

Już w zakresie około 150–200°C rozpoczynają się procesy przejrzewania wydzieleń umacniających, które odpowiadają za wysoką wytrzymałość stopów w stanie T6. Wraz ze wzrostem temperatury maleje granica plastyczności oraz wytrzymałość na rozciąganie.

Po przekroczeniu około 250–300°C zmiany mogą być już na tyle duże, że profil traci znaczną część swojej pierwotnej wytrzymałości. Proces ten jest praktycznie nieodwracalny bez ponownej pełnej obróbki cieplnej całego elementu.

Z tego względu renomowane warsztaty zajmujące się naprawą masztów nie stosują miejscowego podgrzewania profilu.

Obróbka cieplna stopów aluminium stosowanych do produkcji masztów

Wielu armatorów nie zdaje sobie sprawy, że wysoka wytrzymałość masztów aluminiowych nie wynika wyłącznie ze składu chemicznego stopu.

Po wytłoczeniu profilu producent przeprowadza odpowiednią obróbkę cieplną obejmującą przesycanie oraz sztuczne starzenie. W efekcie w strukturze stopu powstają bardzo drobne wydzielenia faz międzymetalicznych, które skutecznie utrudniają ruch dyslokacji i zwiększają wytrzymałość materiału.

Stan T6 jest efektem precyzyjnie kontrolowanego procesu technologicznego prowadzonego w piecach przemysłowych z zachowaniem określonych temperatur i czasów wygrzewania.

Nie da się odtworzyć takich warunków poprzez miejscowe nagrzewanie uszkodzonego masztu.

Co więcej, przypadkowe podgrzewanie palnikiem prowadzi do nierównomiernego rozkładu temperatury, przez co w różnych fragmentach profilu powstają obszary o odmiennych właściwościach mechanicznych. Taki element staje się znacznie mniej przewidywalny podczas pracy pod obciążeniem.

Z punktu widzenia materiałoznawstwa jest to rozwiązanie niezalecane.

Kiedy prostowanie nie ma już uzasadnienia technicznego?

Nie każdy wygięty maszt kwalifikuje się do naprawy.

Jeżeli podczas oględzin stwierdza się spłaszczenie przekroju, zagniecenia ścianek, deformację likszpary, pęknięcia materiału lub uszkodzenia w okolicy okuć i salingów, należy przyjąć, że doszło do trwałego osłabienia konstrukcji.

W takich przypadkach nawet idealne przywrócenie prostoliniowości nie eliminuje ryzyka ponownego uszkodzenia podczas eksploatacji.

Szczególnie dotyczy to jachtów regatowych, gdzie maszt pracuje przy znacznie większych obciążeniach niż podczas żeglugi turystycznej.

Jak wygląda ocena rzeczoznawcy?

W praktyce rzeczoznawczej ocena uszkodzonego masztu nie ogranicza się wyłącznie do stwierdzenia, czy można go wyprostować.

Analizie podlega przede wszystkim charakter deformacji, lokalizacja uszkodzenia, stan przekroju poprzecznego, obecność zagnieceń, uszkodzenia okuć, możliwość wystąpienia mikropęknięć oraz wpływ uszkodzenia na bezpieczeństwo dalszej eksploatacji.

W wielu postępowaniach likwidacyjnych istotne jest ustalenie, czy prostowanie rzeczywiście przywraca stan sprzed szkody. W przypadku trwałego uplastycznienia profilu odpowiedź często jest negatywna. Odtworzenie geometrii nie oznacza bowiem odtworzenia pierwotnej wytrzymałości oraz odporności zmęczeniowej konstrukcji.

Podsumowanie

Prostowanie masztu aluminiowego jest technologicznie możliwe, jednak nie należy utożsamiać go z pełnym przywróceniem parametrów konstrukcyjnych elementu. Aluminium po przekroczeniu granicy plastyczności ulega trwałym zmianom strukturalnym, których nie usuwa samo prostowanie.

Szczególną ostrożność należy zachować w przypadku masztów wykonanych ze stopów utwardzanych wydzieleniowo. Lokalna obróbka cieplna lub podgrzewanie podczas naprawy może dodatkowo obniżyć ich właściwości mechaniczne.

Z doświadczenia rzeczoznawcy wynika, że każdy uszkodzony maszt powinien być oceniany indywidualnie. W przypadku lokalnego zgniecenia przekroju, deformacji likszpary lub uszkodzeń w rejonie okuć wymiana profilu jest zazwyczaj rozwiązaniem bezpieczniejszym i technicznie bardziej uzasadnionym niż jego prostowanie. Ma to szczególne znaczenie w jachtach regatowych, gdzie konstrukcja masztu pracuje w warunkach wysokich obciążeń zmiennych.
